Grenier : Coulage du plancher

Le plancher est entièrement coffré, nous pouvons le couler.

Comme d'habitude, nous commandons une toupie de béton, un camion pompe et un hélicoptère. Il fait froid donc la personne qui nous commande le béton décide d'ajouter un additif afin que le béton tire suffisamment vite.





Le camion pompe nous dépose le béton sur la dalle que nous étalons. etant donné que la surface est relativement petite, en quelques heures, tout le plancher est recouvert.

Nous devons désormais attendre que le béton tire pour pouvoir passer l'hélicoptère (s'il est trop mou, l'hélicoptère s'enfonce dedans).


Nous avons un sérieux trop plein de béton dans le camion (au moins un mètre cube). Nous décidons alors de le déposer sur le plancher du premier étage. Nous l'utiliserons pour combler les corniches et quelques trous qui restent encore.




En milieu d'après midi, nous pouvons reprendre. Le béton a suffisamment tiré pour passer l'hélicoptère, la taloche, etc...







L'hélicoptère nous pose alors quelques déconvenues. Après un arrêt en fin d'après-midi car le béton n'est pas tout à fait sec d'un côté de la dalle, impossible de le redémarrer. La nuit tombe et il faut bien applanir le béton. Après plus d'une heure à tenter de démarrer cette machine, nous abandonner. Et nous finissons à la taloche, de nuit, grâce à la lumière de notre halogène !

Grenier: préparation du plancher

Toute la maçonnerie du premier étage étant faite, nous passons désormais à la préparation du plancher du grenier. Pour cela, comme d'habitude, nous commandons notre plancher (dont les poutrelles seront posées dans la longueur de la maison).

Nous choisissons également de ne pas couler le plancher jusqu'au bord du toit pour plusieurs raisons:

• Ce morceau de plancher sera inutilisable étant donné qu'il sera à moins de 50cm de hauteur


• Cela nous fera faire une sérieuse économie de béton


• Cela facilitera le passage des conduits divers et variés comme le conduit de cheminée


Cela étant, nous devons coffer le border du plancher ainsi que les poutres qui elles, vont jusqu'au bord du toit.

Etage: Poutres

Après avoir monté les mûrs de l'étage, nous devons coffrer des poutres en béton qui permettront de tenir le plancher béton du grenier là où aucun mûr n'est présent (cf. poutres en rouge sur le schéma ci-dessous).


Pour parvenir à faire ce coffrage, nous procédons de la manière suivante:

• Nous faisons un échafaudage dans la mezzanine à la hauteur du plancher de l'étage. Par dessus cet échaffaudage, nous en faisons un autre de manière à arriver à la hauteur du plancher suivant. Sur cet échaffaudage, nous posons le coffrage du fonds de la poutre, puis des côtés. A noté que sur la partie horizontale de la poutre, seul 5cm seront coulés au fonds afin de pouvoir poser les poutrelles


• Ensuite, nous posons le coffrage qui est en biais et qui suit l'angle du toit (45°). Pour cela nous utilisons des étais verticalement mais également en oblique (cf. image ci dessous).


Au final, en une bonne journée de travail nous arrivons à obtenir un coffrage complet comme on peu le voir sur la photo ci-dessous.

Etage : Corniches

Nous souhaitions poser des corniches en haut des mûrs et sous le toit. Pour cela nous avons été voir des tarifs auprès de Point P mais ces derniers nous parraissaient exhorbitants. Mon beau-père a alors entrepris de réaliser lui-même, en béton blanc, ces corniches.

A raison de deux par jours pendant plusieurs semaines, l'ensemble des corniches ont été coulées et ensuite collées par dessus le plancher (cf. image ci-dessous).

Etage: Montage des mûrs

La plancher étant coulé, nous repartons sur la maçonnerie. Nous devons monter mes mûrs intérieurs en tant compte de l'inclinaison du toit.

Nous décidons également de monter une rangée de parpaings su la périphérie de la maison de manière à obtenir les 9m de hauteur pour la maison. D'autre part, cela nous permet de gagner un peu en volume pour l'étage.

Etage: Coulage du plancher

Après avoir préparer notre plancher selon la méthode habituelle (cf. plancher du rez-de-chaussée), nous sommes prêt à couler le plancher. Nous avons estimé le béton nécessaire à 15mètres cubes soit deux toupies.

Nous faisons appelle à des professionel qui amèneront un camion pompe (cf. image ci-dessous) qui nous déposera le béton directement sur la dalle.


Après quelques heures, la dalle est coulée. Il nous faut désormais passer l'hélicoptère qui va lisser le béton.

Etage: pose du plancher

Les poutres étant prètes nous avons désormais besoin du plancher pour continuer nos travaux où l'essentiel réside désormais dans sa préparation. Le rez-de-chaussée est en effet de loin le plancher le plus complexe à faire:

• Les balcons du salon devront être coffrés


• De nombreuses poutres sont à coffrer entrer entre le salon et l'entrée


• Des colonnes doivent être coulées dans le salon

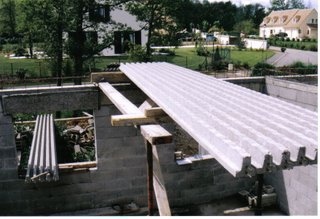

Comme pour les autres étages, nous faisons livrer le plancher sur des bastins posés de différentes manières:

• Des bastins sur les murs et d'autres tenus par des étais (à droite sur la photo ci-dessous)


• Des bastins extérieurs et d'autre sur les fenêtres (à gauche sur la photo)

Nous prenons alors quelques jours de congés en semaine afin de faire la pose des poutrelles. Une fois les poutrelles posées dans les pièces les plus simples nous allons pouvoir attaquer les parties les plus complexes:

• Les balcons du salon


• Le coffrage des poutres qui vont tenir le balcon

Rez-de-chaussée: Colonnes

Maintenant que nos balcons sont entièrement coffrer, nous devons les soutenir au rez-de-chaussée par des colonnes, de préférence de type "romaine".

Pour cela nous avions trouvé une entreprise au portugal qui vendait exatement les modèles souhaitées. Cependant mon beau-père préfère les construire par lui même. Pour cela, la colonne est coulée en trois étapes:

• Fabrication du pied indépendamment grâce à un moule de la conception de mon beau-père


• Coulage de la partie principale de la colonne grâce à un tube en PVC dans lequel sont fixés des lates en bois (cf. images ci-dessous)


• Fabrication de la tête de la colonne qui est la même pièce que le pied.

Rez-de-chaussée: Poutres

Sur cet étage nous devons également réaliser quelques poutres. Il y a entre autre les poutres du garage:

• Un poutre centrale supportée par un poteau rond. Cette poutre, comme pour le sous-sol permettra d'utiliser des poutrelles de 6m pour le plancher (cf. poutres du sous-sol)

• Des poutres situées au dessus des portes de garage (2,5m environ)


Le coffrage de la poutre centrale est réalisé de la manière suivante (cf. photo ci-dessous):

• Deux bastins en longueur tenues par des étais
• Des planches de 5cm d'épaisseur, dans le sens de la largeur par dessus les bastins
• Un contre-plaquée sur tout le longueur permettant de faire le fonds de la poutre
• Des contre-plaqués de chaque côté de la poutre renforcé par des planches

A noter également que nous ne coulons que le fonds de la poutre puisqu'il faut que l'on dépose les poutrelles et les ourdies ensuite. Le reste de la poutre sera coulé dans le plancher.

Rez-de-chaussée: Balcon

Nous devons maintenant faire les balcons qui donneront dans le salon. Les balcons ne sont pas une mince affaire à réaliser car nous devons assurer leur stabilité. Plusieurs éléments vont permettre d'y parvenir:

• Tout d'abord les poutrelles qui composeront le balcon auront la plus grande partie de leur longueur posée sur les pièces avoisinantes. Ainsi, le poids du plancher de la pièce avoisinante contrebalancera le poids du balcon.



• Des poutres en béton seront déposées aux extremités du balcon et seront également contrebalancées sur les pièces avoisinantes.



• Deux colonnes en béton viendront soutenir le tout aux endroits les plus sensibles

L'ensemble de la structure est représentée en rouge dans le schéma ci-dessous:


Ce travail est extrêment long est complexe étant donné que nous ne disposons de rien à proximité pour tenir les coffrages...

Rez-de-chaussée: Chainage

Comme pour le sous-sol, une fois les murs montés, les coffres posés et les poteaux coulés nous devons faire en sorte que les murs soient à la bonne hauteur. En l'occurence, 2,55m. Pour cela nous allons couler une petite hauteur de béton au dessus de chaque murs. La première étape va être, comme toujours, de préparer et de déposer les armatures en acier.

Une fois les armatures préparées et déposées sur les murs, nous coffrons le mur grâce à des bastins et nous coulons la hateur de béton nécessaire (cf. image ci-contre). Le coffrage est réalisé de la manière suivante:

• Un bastin en longueur de chaque côté du mur. Au pire, une planche de 3cm.
• Là où il y a des planches, elle est renforcée par un chevron placée derrière (cf. photo sur la gauche du mur)
• Le tout est ensuite tenu par un ensemble de serre-joints.

Rez-de-chaussée: Coffres et poteaux

Pendant que nous montons les murs extérieurs de la maison, durant la semaine mon beau-père fabrique les coffres des stores: c'est une boite de la largeur de la fenêtre, général 2,4m sur une hauteur avoisinant les 30cm.

La boite en question est conçue en béton avec la façade intérieur en paille aglomérée (le panneau a été acheté). La paille aglomérer va notamment permettre de gagner sur le poids du coffre.

Pour le rez-de-chaussée nous avons besoin de 11 coffres : 9 de 2,4m de large et 2 de 90cm.

Au fur et à mesure que la construction avance, nous montons les coffres. Quand les coffres sont montés nous avons la capacité de monter entièrement le mur et ensuite de couler les poteaux. La méthode de coulage est expliquée au niveau du sous-sol.

Ci-contre une photo du décoffrage d'un poteaux. On devine sur cette photo le bord d'un coffre en haut à gauche.

Rez-de-chaussée: Montage des murs

Le plancher est coulé, nous pouvons repartir au boulot pour un étage supplémentaire!

De même que pour le sous-sol, nous devons commencer par tracer les murs intérieurs sur la dalle (sinon comment allons nous savoir où ils passent !!). Nous devons le faire tout de suite car tant qu'aucun mur n'est monté nous avons la capacité de faire des mesures d'un bout à l'autre de la dalle. Une fois ce petit travail effectué, nous commençons le montage des murs, de même que pour le sous-sol

Ici nous utiliserons des parpaings classiques de 20cm de large pour l'extérieur et le mur central. Des parpaings de 15 suffiront pour les murs transversaux.

Pour cet étage nous commençons par monter les murs extérieurs. De cette manière nous pourrons commencer à couler les poteaux de ces murs pendant que nous continuerons à monter les murs intérieurs.
La petite nouveauté pour cet étage est qu'il faut impérativement penser aux fenêtres ! De plus, dans un premier temps nous ne pouvons pas monter les murs plus haut que la hauteur de la fenêtre car nous allons devoir déposer par dessus le coffre qui contiendra le store électrique.
